氮素在地表水体中的过量积累已造成我国部分重点保护湖泊和水库的水体富营养化^[1], 而地表水体中氮素积累的重要原因之一是城镇生活污水厂尾水的过量氮排放^[2].为此, 《国务院关于印发水污染防治行动计划的通知》(国发[2015]17号)要求敏感湖库流域的城镇污水处理设施应于2017年年底前完成提标改造, 尾水水质达到一级A排放标准^[3], 这无疑对我国城镇污水厂提标改造提出了更高要求.据报道, 通过对2013年全国11座城市122家污水厂尾水的NH₄⁺-N和TN浓度监测发现, 约1/3的污水厂尾水TN浓度以及约1/6的污水厂尾水NH₄⁺-N浓度未能满足一级A排放标准^[4].污水厂进水缺乏碳源造成的反硝化不足以及低温条件引起的硝化和反硝化效率下降是现有城镇生活污水厂尾水NH₄⁺-N及TN浓度不达标的主要原因^[5-7].因此亟需对我国城镇生活污水厂提标改造过程中的脱氮效率进行强化.

为有效解决上述问题, 本研究研发了一种新型原位强化脱氮装置——管式生物净水装置(Tubular bio-reactor device, TBD)^[8]. TBD以现有城镇生活污水厂尾水的受纳水体作为实施空间进行原位净化, 并综合利用其内部填充基质的物理过滤、化学吸附和微生物生化作用以及TBD上栽培植物的吸收作用实现污水的强化脱氮.用于城镇生活污水厂提标改造的传统强化脱氮工艺(如反硝化生物滤池、人工湿地和生态浮床等)中填充基质的吸附、挂膜及释碳特性对于脱氮效果存在显著影响^[9-11].丝瓜络可作为生物膜反应器及反硝化生物滤池的填充基质, 对污水具有良好的脱氮除磷效果^[12-13]; 棕丝作为一种常见天然介质材料, 对富营养化水体的净化效果显著^[14]; 甘蔗渣因其良好的释碳性能, 被证明是强化脱氮的理想材料^[15-16]; 而化学纤维填料具有较低的液体阻力、较大比表面积和容积负荷, 并被实践证实具有良好的促进生物硝化和反硝化的作用^[17].另外, 生菜作为常见蔬菜品种因具有营养丰富、用途广泛、产率较高等特点, 符合典型生态修复措施中“植物应具有广泛用途或经济价值高”的选择应用原则^[18-19].

因此, 本研究选取丝瓜络、棕丝、甘蔗渣及化学纤维填料等4种固体材料分别作为TBD的填充基质, 并选取生菜作为其栽培植物, 通过对比不同基质类型的TBD对城镇生活污水厂尾水的强化脱氮性能, 得出其最佳填充基质, 并结合基质生物膜的高通量测序结果解析其脱氮机理, 以期为该装置服务于城镇生活污水厂提标改造的工程化应用提供依据和参数.

本试验于2015年5月初开展, 试验设置了4组平行的小试规模的TBD, 其构造如图 1所示. 4组TBD分别放置于4个相同的水槽中, 水槽中的水体仅为管式生物净水装置提供浮力, 而与TBD内部的水体无交换.每组TBD均由净水生物盘管、浮体、植物及进水口、出水口组成.净水生物盘管均由长度12 m、直径7.6 cm、厚度0.3 mm的PE吹塑软管和管内填充基质构成, 其被盘绕成盘状(直径约65 cm)并固定于浮体上.在盘绕成型的净水生物盘管上方均匀分布36个直径1 cm的植物种植孔, 植物选用生菜并通过播种方式将生菜种子种植于净水生物盘管的基质中. TBD的进水通过蠕动泵匀速泵入净水生物盘管的进水口, 出水通过水槽上的出水口排出. 4组管式生物净水装置的管式生物反应器内分别填充:丝瓜络、棕丝、甘蔗渣和化学纤维填料, 其对应编号分别为T1、T2、T3、T4. T1—T4所填充填料的填充率均为33%. T1—T4所填充填料的含水率、密度、COD$_{\rm Cr}$及TN成分的溶出速率等基本理化性质如表 1所示.

图 1(Fig. 1)

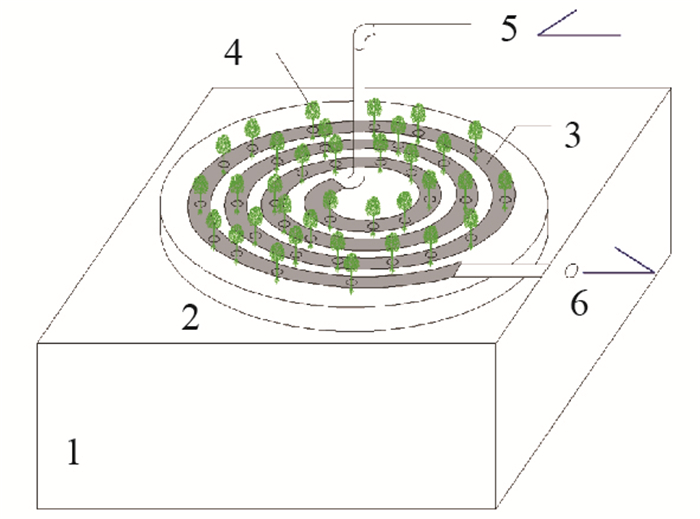

注: 1水槽, 2浮体, 3净水生物盘管, 4植物, 5进水口, 6出水口 图 1 TBD构造 Fig.1 The structure of a TBD

表 1(Tab. 1

表 1 T1—T4所填充填料的基本理化性质 Tab.1 Basic physical and chemical properties of the fillers in T1—T4 装置 填料 含水率/% 密度/(g$\cdot$cm$^{-3})$ COD$_{\rm Cr}$溶出速率/(mg$\cdot $L$^{-1}\cdot $d$^{-1})$ TN溶出速率/(mg$\cdot$L$^{-1}\cdot $d$^{-1})$ T1 丝瓜络 1.19 1.13 11.46 0.96 T2 棕丝 1.38 0.73 2.49 0.19 T3 甘蔗渣 2.53 0.43 23.94 1.33 T4 化学纤维填料 - 0.86 1.81 0.08

表 1 T1—T4所填充填料的基本理化性质 Tab.1 Basic physical and chemical properties of the fillers in T1—T4

表 1中填料的COD$_{\rm Cr}$及TN溶出速率($\nu $)的测定方法如下.称取5 g填料放入编号为T1、T2、T3和T4的500 mL锥形瓶中, 向锥形瓶中分别加入400 mL去离子水, 盖上瓶盖, 每天更换锥形瓶内的水, 取样时间($t$)为每隔1 d取样测量.采用注射器取样, 经孔径3 $\mu $m的定量滤纸过后测定浸出液中COD$_{\rm Cr}$及TN浓度, 持续监测15 d.为避免监测初期(1$\sim $3 d)填料表面易溶性物质大量溶出对试验结果的影响, 同时为了与T1—T4装置的实际运行对应, 所以取填料“稳定缓释期”(4$\sim $15 d)的COD$_{\rm Cr}$及TN平均浓度($C$), 按公式$\nu=C/t$ (mg$\cdot$l$^{-1}\cdot $d$^{-1}$)计算填料的COD$_{\rm Cr}$及TN溶出速率.

TBD的进水流量($Q$)均为3 L/h, 水力停留时间(HRT)均为8.5 h, 水力负荷率(HLR)均为0.22 m$^{3}$/(m$^{2}\cdot $d).实验进水来自某生活污水站模拟试验装置的尾水, 其水质为, 氨氮(NH₄⁺-N)浓度12.1$\sim $27.2 mg/L, 硝酸盐氮(NO₃^--N)浓度3.7$\sim $20.4 mg/L, 亚硝酸盐氮(NO₂^--N)浓度6.9$\sim $8.4 mg/L, 总氮(TN)浓度35.4$\sim $45.5 mg/L, 化学需氧量(COD$_{\rm Cr})$为45.6 $\sim $63.1 mg/L^[20].为模拟TBD在城镇生活污水厂尾水受纳水体的实际运行条件, 该试验系统采取自然挂膜方式^[21].本试验于系统稳定运行1个月后启动, 此时TBD基质已长出生物膜且生菜已发芽.

依据上述设计及运行参数, TBD拟用于城镇生活污水厂尾水的原位强化脱氮, 其实际应用方法如下. TBD主要由净水生物盘管、集水槽、浮体及植物组成; TBD设置于城镇生物污水厂尾水受纳水体中; 净水生物盘管设置于浮体上, 浮体漂浮于水面.将污水厂尾水以“重力自流”的方式收集于TBD的集水槽中, 集水槽的水位超出TBD的净水生物盘管进水口标高的0.5$\sim $ 1.0 m; 然后, 通过集水槽底部的导流管将上述收集的尾水以“重力自流”的方式导入TBD的净水生物盘管的进水口, 使尾水流经净水生物盘管; 净水生物盘管综合利用管内填料的物理过滤、截留作用、填料上富集微生物的转化作用以及填料上所种植物的吸收作用对流经的污水进行深度净化; 经深度净化的尾水最终通过净水生物盘管的出水口排入河道.另外, 当污水厂尾水排放量不足时, 还可采用“水泵”提升的方式将河道中的水体原位提升至TBD的集水槽, 从而实现TBD对污水厂尾水受纳水体的原位净化.

自2015年6月至2015年12月, 逐月对T1—T4的进、出水口进行水样采集与检测.水样的pH值使用HANNA HI 98129型pH计在现场测定, 水样的NH₄⁺-N、NO₃^--N、NO₂^--N、TN浓度及COD$_{\rm Cr}$测定于24 h内在实验室完成.采样期间避开降雨, 以避免雨水对该湿地系统进、出水水质的影响.水样的指标测定参照《水和废水监测分析方法》(第四版).无特别说明外, 所用试剂均为分析纯, 实验用水为新鲜去离子水.在本试验过程中, 定期记录生菜的发芽率和株高.本试验中, 采用HACH HQ30D溶氧仪监测TBD进出水及TBD前端(距进水口20 cm)、中间(净水生物盘管中间)及末端(距出水口20 cm)管内水体的溶解氧(DO)浓度.

实验结束后对脱氮效果最好的TBD的填料生物膜进行样本采集, 取样位置在该TBD的净水生物盘管末端(距离出水口20 cm处).生物膜样品采集及预处理方法如下:将运行中的TBD填料取出, 放入自封袋并立即带回实验室于4 ℃冷藏; 快速用事先准备好的锥形瓶装好适量无菌水与样品, 振荡, 待基质表面附着物振荡脱落, 将悬浊液倒入离心管离心, 取离心管下部固体物, 并于$-10$ ℃将其冷冻.以上采样器材在使用前均经过无菌处理, 同时联系生工生物工程(上海)股份有限公司尽快取样并进行高通量测序.

生工生物工程(上海)股份有限公司采用Power Soil DNA分离试剂盒提取样品中的DNA.采用1%的琼脂糖凝胶电泳检测提取的细菌总DNA.对16S rRNA基因的V3—V4高变区片段进行PCR扩增, 引物序列为515F(GTGCCAGCMGCCGCGGTAA)和909R(CCCCGYCAAT TCMTTTRAGT).随后在该公司的Illumina MiSeq平台上进行高通量测序分析, 得到原始图像数据文件经CASAVA碱基识别分析转化为原始测序序列, 结果以FASTQ文件格式储存.利用Mothur对原始序列进行校正, 去除序列中的嵌合体, 得到优化序列; 在97%的相似性水平上将序列划分可操作分类单元(operational taxonomic units, OTUs); 采用RDP Classifier贝叶斯算法对97%相似水平的OTU代表序列进行分类分析, 继而计算样品文库覆盖率(Coverage)、Chao1指数及Shannon多样性指数, 并在属水平上统计每个样品的群落组成^[22-23].

数据统计分析采用Excel 2016软件, 图表绘制采用Origin 9.1软件, 并用SPSS 20.0软件对不同基质类型的TBD硝化及反硝化性能进行ANOVA方差分析.

图 2展示了4组不同填充基质的TBD在150 d的试验运行期中NH₄⁺-N、NO₃^--N、NO₂^--N和TN的进水浓度及NH₄⁺-N、NO₃^--N、NO₂^--N和TN的去除率趋势.

图 2(Fig. 2)

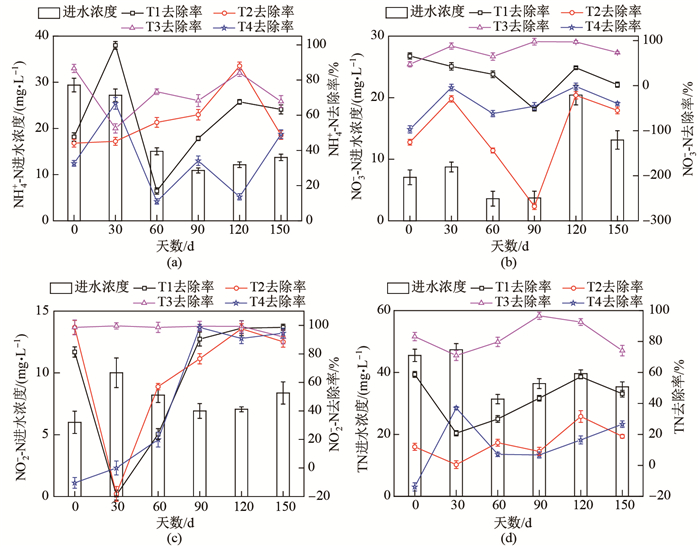

图 2 4组TBD对NH4+-N (a)、NO3--N (b)、NO2--N (c)、TN (d)的去除性能 Fig.2 The NH4+-N (a), NO3--N (b), NO2--N (c), TN (d) removal performance of the four TBDs

由图 2(a)可知, 4组TBD中对NH₄⁺-N去除率最高的是T3 (平均72%), 其次是T2 (平均57%), T1 (平均57%)和T4 (平均34%).结果表明, T3的出水NH₄⁺-N浓度除试验运行的第30天外, 其余时段均可满足《城镇污水处理厂污染物排放标准》(GB 18918-2002)规定的一级A标准(NH₄⁺-N$\le $5 mg/L), 而T1和T2在试验运行60 d后其出水NH₄⁺-N浓度均可达到一级B标准(NH₄⁺-N$\le $8 mg/L), T4的出水NH₄⁺-N则基本无法达到一级B标准.

试验过程中, T3对NH₄⁺-N的去除率与T1、T2和T4对NH₄⁺-N的去除率具有显著差异($p < 0.05)$, 表明填充甘蔗渣的TBD对城镇生活污水厂尾水中NH₄⁺-N的去除比填充其他基质的TBD具有明显优势.微生物对污水中NH₄⁺-N的去除主要依靠水体好氧环境中硝化细菌的硝化作用(将NH₄⁺-N转化为NO₃^--N)及水体厌氧或缺氧环境中厌氧氨氧化菌群的厌氧氨氧化作用(将NO₂^--N和NH₄⁺-N同时转化为氮气)^[24-25].根据DO监测结果, 试验进水的DO浓度在试验全程中均大于4.0 mg/L, 这与刘欢等叙述的典型生活污水厂尾水DO浓度一致^[26]. T3的净水生物盘管的前端管内水体DO浓度范围是4.30$\sim $7.09 mg/L, 说明管内该区段的微生物处于好氧水体环境中, 这有利于硝化相关菌群(如硝酸菌和亚硝酸菌)的生长, 从而提升TBD的硝化性能.随着水体流经管内基质, 水体DO不断被基质生物膜上的好氧微生物消耗.净水生物盘管中间的管内水体DO浓度范围是0.56$\sim $1.38 mg/L, 而末端的管内水体DO浓度范围是0.17$\sim $ 0.49 mg/L.由此可见, 在净水生物盘管的后半段的管内水体能够形成缺氧环境或厌氧的微环境, 从而为微生物在厌氧条件下的厌氧氨氧化作用提供了可能.同时在净水生物盘管沿水流方向形成“好氧—缺氧(O-A)”分段.

由图 2(b)可知, T3对NO$_3^ - $-N的去除率(平均64%)明显优于T1、T2和T4试验组(T1平均20%, T2平均-190%, T4平均-75%). T2和T4对NO₃^--N的去除率基本为负值, 说明T2和T4基质生物膜的硝化作用大于反硝化作用.相应地, T3和T1基质生物膜的反硝化作用大于硝化作用, 于是其出水中NO₃^--N浓度较进水低.

监测结果表明, 试验进水的C/N为0.3$\sim $0.9, 属于低碳氮比污水.为此需外加碳源作为电子供体, 才能保证微生物反硝化过程的顺利进行^[27-28]. T2和T4出水COD$_{\rm Cr}$浓度与进水基本持平, 而T1和T3出水COD$_{\rm Cr}$比进水高约40%$\sim $80%, 但均未超过《城镇污水处理厂污染物排放标准》(GB 18918—2002)规定的一级B标准(COD$_{\rm Cr}\le $60 mg/L).甘蔗渣和丝瓜络已被证明具有较好的释碳性能, 且其向水体释放的有机物可生化性较好, 因而适于作为促进微生物反硝化作用的外加碳源^{[12, 16]}.在TBD的净水生物盘管中, 甘蔗渣和丝瓜络释放的丰富有机质为管内有机物降解及转化相关菌种(包括异养反硝化菌种)的富集、生长和代谢提供了适宜条件, 反之有机物降解及转化相关菌种的生长和代谢也促进了管内有机物浓度的降低, 从而避免二次污染.另外, 水体中的有机物浓度越高, 微生物为降解有机物消耗DO的速率便越快, 从而更易于形成水体的缺氧环境^[29].综上, T1和T3对NO₃^--N的去除率较高的主要原因是其填充基质的释碳效应为净水生物盘管内微生物的反硝化过程提供了电子供体, 同时填料上微生物的呼吸和代谢过程消耗的氧气营造了反硝化所需的缺氧环境.相关研究表明, 微生物的反硝化作用会产生OH$^{-}$, 进而导致水体pH值的上升^[30].通过检测发现, T1和T3的出水pH值分别比进水平均上升了0.49和0.86, 这间接佐证了填充丝瓜络和甘蔗渣的净水生物盘管内发生了反硝化作用.

由图 2(c)可知, T3在试验全程中对NO₂^--N的去除率最佳(平均97%), 而T1 (平均62%)、T2 (平均66%)和T4 (平均48%)在试验初期均发生了亚硝酸盐积累的现象.

水体中亚硝酸盐的积累不但对生物和人体健康造成严重损害, 而且会对反硝化菌产生毒害作用, 使反硝化过程受到严重抑制^[31].而亚硝酸盐产生积累意味着微生物对污水中氮素的硝化及反硝化作用不完全^[32].由此可见, 相比其他试验组, T3中微生物的硝化及反硝化作用始终较为完全, 表明T3具有良好的强化脱氮性能.相关研究表明, 污水的C/N$ < $3.5时处理单元就会产生明显的亚硝酸盐积累现象^[33].在4组TBD中, T1、T2、T3和T4的出水C/N分别为1.80、0.70、8.58和0.19, 可见只有T3的C/N$>$3.5, 致使其不易产生亚硝酸盐的积累, 从而保证其出水的NO₂^--N浓度较低.

试验进水的TN浓度变化及T1、T2、T3和T4对TN的去除率趋势如图 2(d)所示.结果表明, T3对TN的去除率最高(平均82%), 其次是T1 (平均42%)、T2 (平均14%)和T4 (平均13%). T3出水TN浓度均能达到《城镇污水处理厂污染物排放标准》(GB 18918—2002)规定的一级A标准(TN浓度限值为15 mg/L), T1出水TN浓度均可满足一级B标准(TN浓度限值为20 mg/L), 而T2和T4出水TN浓度几乎未达到一级B标准.王曼曼等将丝瓜络、甘蔗渣等固体材料用于为期50 d的水体脱氮批次实验^[15], 结果表明丝瓜络和甘蔗渣均具备良好的脱氮性能, 其中丝瓜络对TN的去除率为71%, 甘蔗渣对TN的去除率更佳, 为94%, 这与本文中T3对TN的去除率最高的研究结果一致.反硝化是实现氮素从水体中脱除的关键步骤. 4组管式生物净水装置的TN去除率呈现T3$ > $T1$>$T2$ > $T4的规律, 究其原因, 是T3的填充基质甘蔗渣的释碳速率及稳定性最好, 因而最有利于作为反硝化菌的可利用碳源, 促进反硝化过程的顺利进行; 而丝瓜络的释碳速率及稳定性低于甘蔗渣, 棕丝又低于丝瓜络, 化学纤维填料则几乎无释碳性能.

试验过程中, T3对TN去除率与T1、T2和T4对TN的去除率均具有显著差异($p < 0.05$), 表明T3对生活污水厂出水中氮素的去除具有明显优势.传统的污水厂尾水强化脱氮工艺对水体中氮素的去除途径主要包括微生物的硝化、反硝化作用, 填充基质的截留、吸附作用以及植物根系的吸收作用^[34-35], 其中微生物的硝化和反硝化作用是主要去除途径^[36-37]. TN填料上的微生物反硝化所需的碳源及缺氧环境得益于T3中甘蔗渣向水体释放的有机物和微生物降解有机物时产生的DO消耗, 由此在T3的净水生物盘管中沿水流方向形成了“好氧-缺氧(O-A)”分段, 它类似于常规污水处理厂采用的Anoxic/Oxic工艺(A/O工艺), 而A/O生化工艺已被长期的工程实践证明具有良好的氮素去除效率^[38].净水生物盘管的这种O-A分段是T3具备良好硝化及反硝化性能的主要原因, 其微生物作用机制还需进一步通过基质生物膜的高通量测序进行解析.

为解析TBD对城镇生活污水厂强化脱氮的微生物作用机制, 本研究对脱氮性能最佳的T3中净水生物盘管末端填料的生物膜样本进行高通量测序, 共得到25 908条优质序列, 并以97%相似度划分, 共得到3 947个OTU分类单元.样品文库的覆盖率(Coverage)为90.90%, 说明样品中基因序列被检出的概率很高, 本次测序结果能够代表基质表面微生物群落的真实情况.

在微生物群里多样性分析中, 通常采用Chao1指数反映物种丰度, Chao1指数越高, 表示其物种越丰富; 采用Shannon指数反映物种的多样性, Shannon指数越高, 表示其物种多样性越高^[39].通过计算得知, 该样品的Chao1指数为9 743.55, Shannon指数为6.37, 该结果高于仝欣楠等运用传统工艺进行水体强化脱氮研究中生物膜样品的物种丰度和多样性^[40], 表明T3的净水生物盘管中微生物物种丰度和多样性较高, 其原因可能是净水生物盘管的相对密闭结构以及甘蔗渣的释碳作用有利于为微生物提供相对稳定且营养充足的生长环境, 从而提高微生物物种丰度及群落结构多样性^{[34, 41]}.

为了揭示T3生物膜样品中的微生物菌群结构, 将97%相似水平的OTU代表序列在属水平上进行分类统计(见图 3).分析发现在该反应器系统中Denitratisoma菌属为主要优势菌属, 该菌属占菌群总体的13.4%;其次为Thauera菌属和Ignavibacterium菌属, 分别占菌群总体的7.7%和5.7%. Denitratisoma菌属和Thauera菌属均是典型的异养兼性厌氧反硝化菌, 其广泛分布于污水厂活性污泥及人工湿地基质中^{[39, 42]}.而Ignavibacterium菌属通常具备光合作用但不产氧, 常存在于光线良好的无氧环境^[43]. Ignavibacterium菌属的富集从侧面反映出反应器内部形成了缺氧环境.

图 3(Fig. 3)

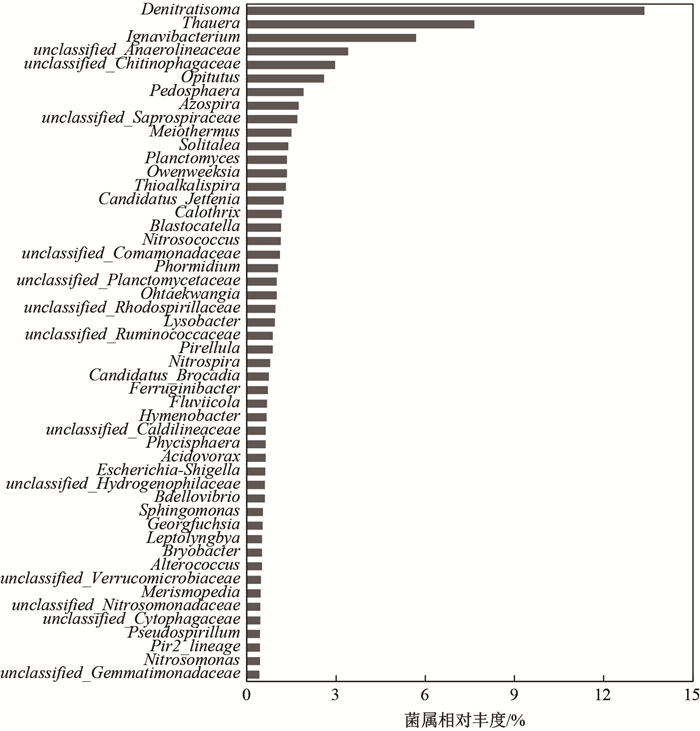

注:未展示比例小于0.5%的菌属 图 3 T3生物膜样本在属层面上的群落组成 Fig.3 Bacterial community composition at the genus level of the biofilm sample from T3

除上述3种优势菌属外, 生物膜样品中具备反硝化功能的菌属还有Azospira菌属、Bacillus菌属、Flavobacterium菌属、Rhodobacter菌属及Comamonas菌属^{[39, 42]}, 其所占比例分别为1.74%、0.27%、0.36%、0.15%和0.13%.加上优势菌属中的Denitratisoma菌属和Thauera菌属, 具有反硝化功能的菌属比例可达23.75%, 表明生物膜样品中含有较丰富的反硝化相关菌群.该生物膜样品中具有硝化功能的菌属主要包括Nitrobacter菌属、Nitrosospira菌属和Nitrosomonas菌属等^[44], 其所占比例分别为0.96%、1.90%和1.43%, 表明硝化相关菌群的比例较少, 这可能是由于该生物膜样品的取样位置位于管式生物反应器的末端, 其管内水体的缺氧环境不利于硝化细菌的生长.另外, 生物膜样品中的Candidatus菌属为厌氧氨氧化相关菌属^[45-46], 其占比合计2.0%.相关研究表明, 厌氧氨氧化菌和反硝化菌可以共生并通过协同作用强化对污水中氮素的去除^[47].

综上, 填充甘蔗渣的TBD内部微生物群落结构中反硝化相关菌属占绝对优势(23.75%), 并含有一定比例的硝化(7.73%)及厌氧氨氧化(2.0%)相关菌属, 表明填充甘蔗渣的TBD内部环境有利于脱氮功能菌群的富集和生长.

(1) 以甘蔗渣为填充基质的TBD对污水的脱氮性能明显优于其他基质, 对NH₄⁺-N、NO₃^--N、NO₂^--N及TN的平均去除率分别可达72%、64%、97%和82%, 经净化的水体NH₄⁺-N及TN浓度均可满足《城镇污水处理厂污染物排放标准》(GB 18918—2002)规定的一级A标准, 因此甘蔗渣是TBD的最佳填充基质.

(2) 填充甘蔗渣的TBD的微生物物种丰度和多样性较高(Chao1指标为9 743.55, Shannon指标为6.37), 原因可能是净水生物盘管的相对密闭结构以及甘蔗渣的释碳作用为微生物提供了相对稳定且营养充足的生长环境.

(3) 填充甘蔗渣的TBD内部微生物群落结构中反硝化相关菌群占绝对优势(23.75%), 并含有一定比例的硝化(7.73%)及厌氧氨氧化(2.0%)相关菌属, 表明填充甘蔗渣的TBD内部环境有利于脱氮功能菌群的富集和生长.
